Выбор вектора

Любой вызов, который поступает в Oktell Studio проходит через Маршрутизацию. Цель маршрутизации - определить где находится Номер В и отправить на него INVITE.

Настройка маршрутизации двухфакторная:

  • первым выбирается вектор (настройки текущего раздела)

  • затем внутри вектора выбирается результирующее правило (настройки раздела Выбор правила)

  • если результирующего правило внутри вектора не найдено, то проверяются остальные векторы

  • если результирующее правило не найдено по всем правилам маршрутизации, то вызов отклоняется

Данный раздел предназначен для настройки правил выбора вектора.

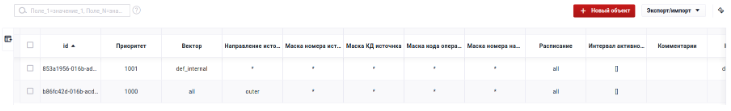

Рис. 1. Общий вид раздела

Поля, доступные при создании и редактировании записи:

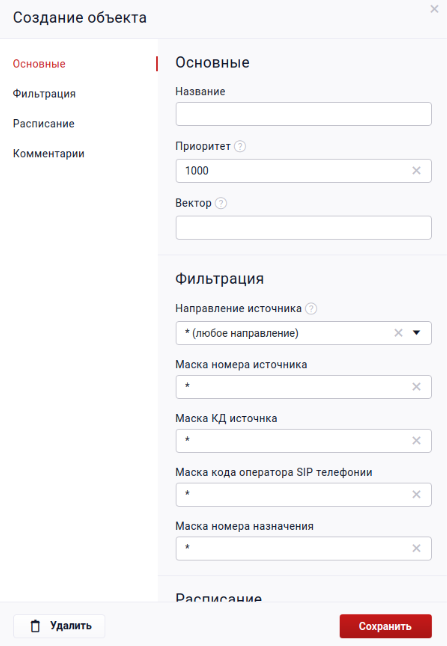

Рис. 2. Экранная форма создания нового объекта

Блок

Название поля

Описание

Основные

Название

Текстовое название правила для визуальной идентификации

Приоритет

Определяет порядок проверки правил (чем меньше значение, тем выше приоритет)

Вектор

Текстовое поле указания Вектора. Несколько правил могут ссылаться на одно текстовое значение

Фильтрация

(правила написания масок в Маски и модификации)

Направление источника

Определяет откуда пришел звонок

  • * - правило для всех направлений

  • Внутренние SIP абоненты - абоненты, определенные в разделе SIP устройства

  • Внешние SIP операторы - внешние линии, определенные в разделе SIP провайдеры

  • Другие КД - звонок из другого КД текущей копии Oktell Studio. Может быть

    • SIP абонент другого КД

    • внешняя линии другого КД

    • транзитно через другой КД

Маска номера источника

Маска для Номера А

Маска КД источника

Маска имени домена, откуда пришел запрос на маршрутизацию в текущий домен
Заполнение поля актуально для Направление источника = * или Другие КД

Маска оператора SIP телефонии

Маска для фильтрации SIP провайдеры по полю Код
Заполнение поля актуально для Направление источника = * или Внешние SIP операторы

Маска номера назначения

Маска для Номера В

Расписание

Расписание

Определяет время, когда правило будет Активно

Интервал активности

(если Расписание = Ручной ввод)

Определяет недельное расписание активности правила. Подробно в Управление расписанием активности правил

Комментарий

Комментарии

Возможность указать полезную информацию под записью

Если есть два правила с одинаковым приоритетом, то система обработает случайно только одно из них.

Правила написания масок подробно описаны в главе Правила работы с масками.
